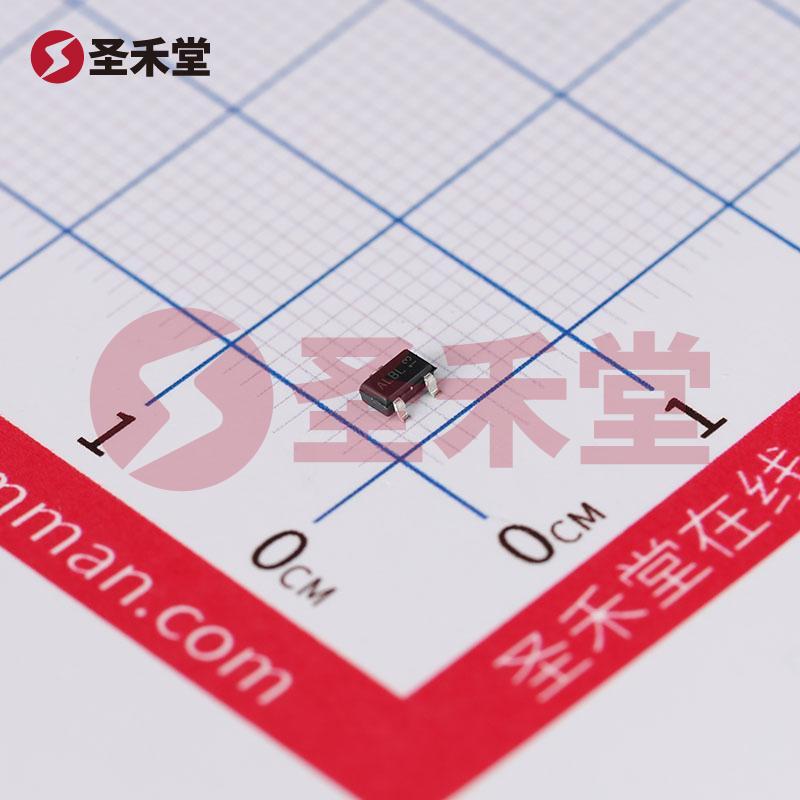

AO3419 产品概述
AO3419 是一款高性能的 P 沟道 MOSFET，采用 SOT-23-3L 封装，具备出色的导通能力和优异的热管理特性。该器件的设计旨在满足各种电子应用对功率和效率的需求，适用于开关电源、负载开关、电池管理系统以及其他类似的高性能应用场景。
关键参数
AO3419 的关键参数为：
导通电阻 (Rds(on))：当栅源电压 (Vgs) 为 10V，漏电流 (Id) 为 3.5A 时，导通电阻的最大值仅为 85 毫欧。这一低导通电阻使得 AO3419 在大电流工作时具有较低的功耗和发热量，从而提升整体效率。
最大漏极电流 (Id)：AO3419 在环境温度 25°C 下，可以支持连续漏极电流最大为 3.5A，这使其适用于需要良好负载能力的应用。
漏源电压 (Vds)：该 MOSFET 的最大漏源电压为 20V，具备良好的电压耐受能力，能够满足多种供电条件下的工作要求。
栅极-源极电压 (Vgs)：AO3419 的最大 Vgs 为 ±12V，这一设计增强了其在复杂电路中的适应性。
输入电容 (Ciss)：在电压为 10V 的条件下，AO3419 的输入电容最大值为 400pF，这有助于加快开关速度并降低开关损耗，在快速开关应用中表现优异。
驱动与控制
AO3419 对栅电压的响应灵敏，工作时在最低驱动电压 1.8V 下仍能稳定工作。不同 Vgs 值下，栅极电荷 (Qg) 最大值为 4.4nC @ 4.5V，这意味着 AO3419 可以被实现为高效的开关装置，能够在更低的驱动电流下实现较快的开关速度，为设计带来灵活性。
工作温度范围
AO3419 具有广泛的工作温度范围，能够在 -55°C 至 150°C 的环境下稳定工作，这使得该器件可以在高温及极端工作环境下可靠运行，适合汽车电子、工业控制和消费电子等多种应用。
封装与布局
采用 SOT-23 封装的 AO3419 在电路布局上具有较小的占用空间，适合于小型化的电子设备。此封装不仅便于自动化贴装，而且为散热提供了良好的性能，适合高密度的电路板设计。
应用领域
AO3419 的优异性能使其广泛应用于多个领域，包括但不限于：
- 电源管理：用于 DC-DC 转换器的开关元件，提高系统的能效。
- 负载开关：在 USB 供电、LED 驱动及其他电子设备中作为负载开关使用，帮助管理电源。
- 电池管理系统：在电池充放电过程中控制电流流动，增强安全性和持续性。
- 汽车电子：因其高温稳定性，尤其适合于汽车电控系统，在电机驱动、传感器及其他重要部件中扮演关键角色。
总结
综上所述，AO3419 是一款高效的 P 沟道 MOSFET，凭借其优异的性能特征和宽广的应用范围，适合各类现代电子设计的需求。凭借稳定的电气性能和高工作温度范围，AO3419 为设计师提供了更多的设计灵活性和系统可靠性，是电源管理与控制方案中的理想选择。无论是在消费电子、工业设备还是汽车电子领域，AO3419 都将在高效能与高可靠性的应用中发挥出重要的作用。
