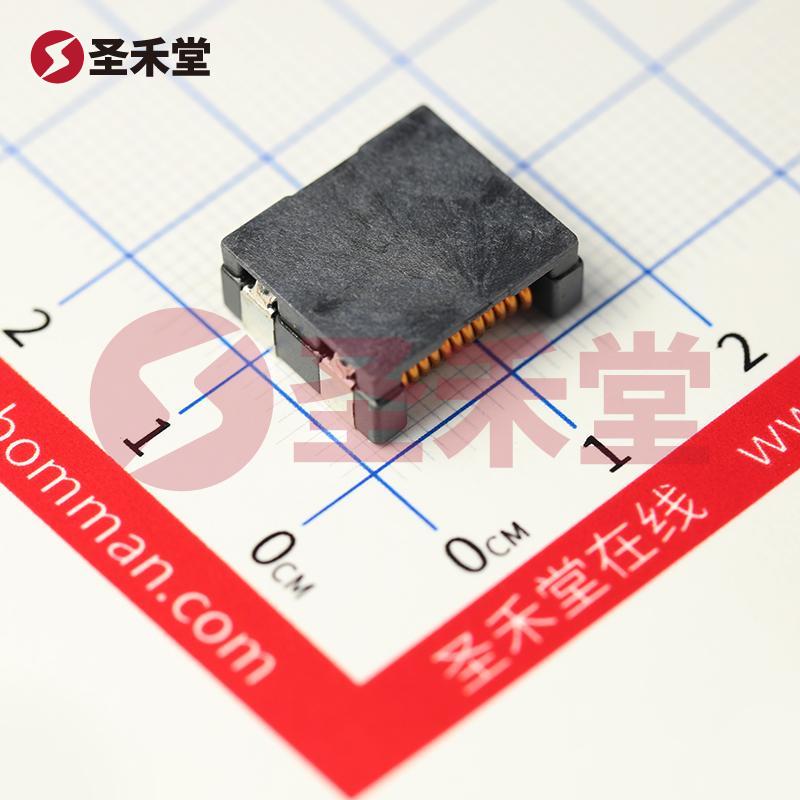

ACM1513-551-2PL-TLHF 产品概述
产品名称: ACM1513-551-2PL-TLHF
品牌: TDK
产品类型: 共模滤波器
安装方式: 表面贴装型 (SMD)
1. 产品描述
ACM1513-551-2PL-TLHF 是一款高性能的共模滤波器，专为电源线应用设计，适用于各类电子设备和电路的EMI（电磁干扰）抑制。其表面贴装的封装形式使其易于与现代高密度电路板相结合，能够在有限的空间内提供卓越的滤波性能。产品的尺寸为 15.00mm x 13.00mm，最大高度 6.00mm，使其在小型化设计中依然能够实现良好的电气性能。
2. 基本参数
- 线路数: 2
- 额定电流（最大）: 10A
- 阻抗: 在 100MHz 频率下，阻抗为 550Ω，能够有效抑制高频噪声。
- 直流额定电压（VDC）: 50V
- 直流电阻（DCR）（最大）: 4mΩ，确保在正常运行情况下产生极小的热量和功耗。
- 工作温度范围: -40℃ ~ +85℃，适应于多种环境条件，确保在极端温度下的可靠性。
- 封装类型: 水平式，适合于 PCB 的密集布局。
3. 特性与优势
强大的 EMI 抑制能力: ACM1513-551-2PL-TLHF 的设计能够显著降低来自电源线的共模干扰，帮助提高系统的整体稳定性和可靠性。550Ω 的阻抗特性使其在100MHz下表现出色，适用于需要高频噪声过滤的应用场景。
优良的热性能: 该滤波器具备优秀的热管理特性，直流电阻仅为4mΩ，即使在额定电流 10A 的条件下工作，也不会引起过多的热量积聚，有助于延长设备的使用寿命。
广泛的应用范围: 由于其优异的电气特性和宽广的工作温度范围（-40℃ ~ +85℃），ACM1513-551-2PL-TLHF 可广泛应用于通信设备、消费电子、工业控制系统等多个领域，尤其是在电源管理和信号完整性要求较高的应用。
便捷的安装方式: 表面贴装型设计简化了PCB的组装过程，并提高了生产效率。此外，水平式封装使得元器件在安装后能保持良好的机械稳定性。
4. 适用场景
ACM1513-551-2PL-TLHF 特别适用于以下场景:
- 工业设备: 高温和严酷环境下的工业用电源，要求设备7x24小时稳定工作。
- 通讯设备: 基站、交换机中电源信号的滤波，以保证信号传输的完整性。
- 消费电子: 所有需要电磁兼容性（EMC）的设备，如电视、音响等。
- 汽车电子: 随着汽车电子化程度的提高，ACM1513-551-2PL-TLHF 在汽车电源管理中的应用尤为重要。
5. 结论
ACM1513-551-2PL-TLHF 共模滤波器以其卓越的EMI抑制性能、优异的热管理及广泛的应用场合，使其成为现代电子设备中不可或缺的电源线滤波解决方案。随着电子科技的不断进步，TDK 提供的这款滤波器将为各类电子系统提供坚实的支持，满足高频噪声过滤的严苛需求。通过选用该滤波器，设计工程师能够有效提升产品的品质与可靠性，进一步提升市场竞争力。
