74LVC1G00W5-7

74LVC1G00W5-7 产品概述

一、产品简介

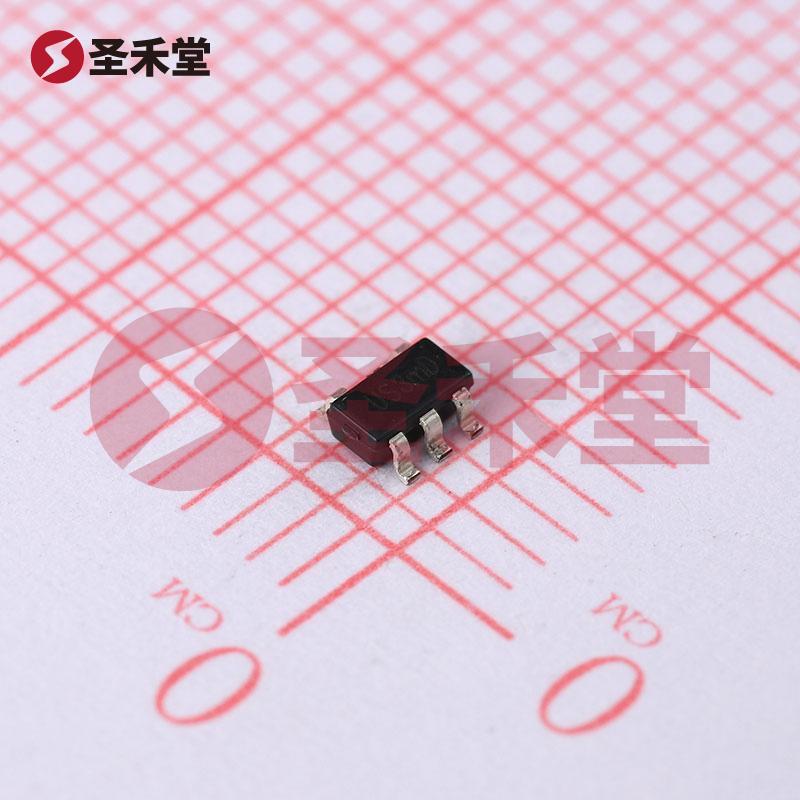

74LVC1G00W5-7 是一种单个与非门（NAND Gate），属于 DIODES（美台）品牌，采用表面贴装类型（SMD），封装形式为 SOT-25。这种逻辑元件适用于需要高效低功耗的数字电路设计，为现代电子产品提供了优越的性能和灵活的设计选择。随着电子设备向更小型化和高效率的方向发展，74LVC1G00W5-7 以其广泛的工作电压范围和出色的动态特性，成为工程师们的理想选择。

二、基本参数

1. 安装类型：表面贴装型（SMD），便于实现高密度电路布局。
2. 逻辑电平：
   • 高电平：1.7V ~ 2V
   • 低电平：0.7V ~ 0.8V
3. 电压 - 供电：支持宽广的供电电压范围，1.65V ~ 5.5V，适合多种工作环境。
4. 输入数：具有两个输入，便于实现多种逻辑操作。
5. 电流特性：
   • 静态电流（最大值）：200µA，确保在待机模式下的低功耗。
   • 输出电流（高、低）：32mA，能驱动外部负载。
6. 传播延迟：在5V供电与50pF负载情况下，最大传播延迟为4ns，保证快速响应，在高速应用中尤为重要。
7. 工作温度：广泛的工作温度范围为 -40°C ~ 125°C，适合在严苛环境下使用。
8. 电路数：单通道设计，方便集成到各种电路中。

三、应用场景

74LVC1G00W5-7 适用于多种应用场景，包括但不限于：

• 消费电子：在智能手机、平板电脑和其他便携式设备中，作为逻辑控制组件。
• 工业控制：在工业自动化、传感器和控制系统中，用于信号处理和逻辑决策。
• 通信设备：用于网络路由器、交换机等设备中的信号处理，确保数据的快速和准确传输。
• 汽车电子：在汽车控制单元中，作为逻辑运算和信号处理的关键元素，满足汽车行业高温和高可靠性的要求。
• 嵌入式系统：可以用于微控制器和数字信号处理器的外围逻辑电路，扩展其功能。

四、产品优势

• 低功耗设计：由于其静态电流小，对电池供电的设备非常友好，有助于延长设备使用寿命。
• 快速响应：最大4ns的传播延迟，在高速信号处理和高频应用中，能够保证信号的及时传递，提升整体性能。
• 宽电压范围：支持多种供电条件，提供灵活性，便于集成到不同的设计中。
• 高工作温度范围：在极端环境下稳定工作，适应多样的应用需求。

五、结论

74LVC1G00W5-7 是一款高性能、低功耗的与非门，其设计方案能为现代电子产品提供理想的解决方案。随着数字电路和嵌入式系统日益复杂，选择合适的逻辑类型和配置显得尤为重要。74LVC1G00W5-7 凭借其卓越的参数和多样化的应用场景，必将在未来电子设计中发挥重要的作用。随着技术的进一步发展，该产品将继续满足市场对高效和可靠电子元件的需求。
