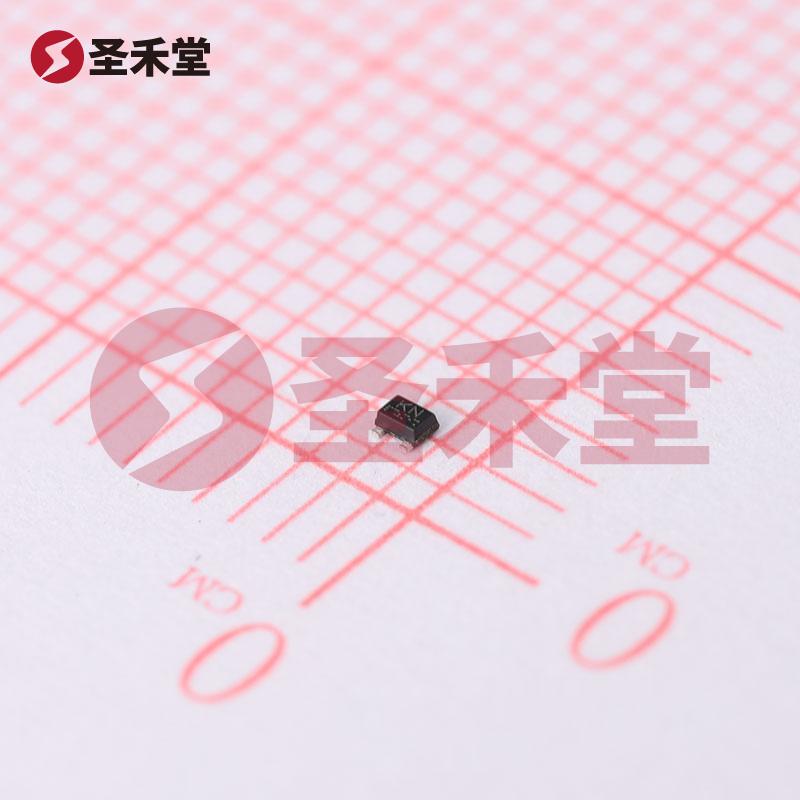

2SK3541T2L 产品概述
产品名称： 2SK3541T2L
类型： N沟道MOSFET
封装： VMT3 (SOT-723)
品牌： ROHM(罗姆)
1. 产品简介
2SK3541T2L是一款高性能的N沟道金属氧化物场效应晶体管（MOSFET），主要应用于低功耗电路及开关控制领域。其广泛应用于各类电子设备，包括但不限于手机、平板电脑、工业控制系统和小型家电等。该器件采用SOT-723封装，体积小巧，更加适合于空间有限的电子设计。
2. 基础参数
- 漏源电压 (Vdss)： 30V
- 连续漏极电流 (Id)（25°C 时）： 100mA
- 栅源极阈值电压 (Vgs(th))： 1.5V @ 100μA
- 漏源导通电阻 (Rds(on))： 8Ω @ 10mA, 4V
- 最大功率耗散 (Ta=25°C)： 150mW
- 工作温度 (TJ)： 150°C
- 输入电容 (Ciss)： 13pF @ 5V
- Vgs（最大值）： ±20V
3. 性能特征
2SK3541T2L具有出色的电流和功率处理能力，额定连续漏极电流为100mA，在允许的工作范围内能够稳定运行，最大漏源电压可达30V。同时，其在4V时的导通电阻仅为8Ω，实现了低功耗的开关操作，能够减少电流损耗，提高电路整体效率。
该MOSFET的栅源极阈值电压为1.5V，表明其在非常低的电压下就可以启动，适合低电压应用场合，从而增强了电路设计的灵活性。该器件还具备良好的输入电容特性（Ciss为13pF），有助于提高开关频率和响应速度，适用于高频应用。
4. 应用领域
2SK3541T2L特别适用于需要小功率和低电压操作的场合，如：
- 便携式设备： 由于其低功耗特点，使其非常适合应用于智能手机、平板电脑及其他电池供电的小型电子设备。
- 小型家电： 可用于控制小型电机、LED驱动和电源管理电路等。
- 工业控制： 适用于低功率的负载开关，能够有效控制设备的电源切换。
5. 设计考虑
在使用2SK3541T2L进行电路设计时，需要关注几项关键参数。首先是功率耗散限制，150mW的最大功率耗散对散热和布局设计有一定要求，因此在设计中应充分考虑散热处理，以避免超温导致器件失效。其次，由于该器件的工作温度范围较宽，最高可达150°C，因此在高温环境下也能保持良好性能。
在设计电路时，应确保栅源电压（Vgs）不超过±20V，避免过压损坏MOSFET。同时，在选择驱动电压时，建议在2.5V至4V之间，以实现最佳的导通特性。
6. 结论
综上所述，2SK3541T2L是一款具有优良性能和广泛应用前景的N沟道MOSFET。其低导通电阻、适中的阈值电压以及小巧的封装设计，使其成为现代电子产品中不可或缺的器件。无论是在便携式设备还是工业控制系统中，2SK3541T2L都能够提供卓越的性能和稳定的可靠性，是设计工程师理想的选择。
