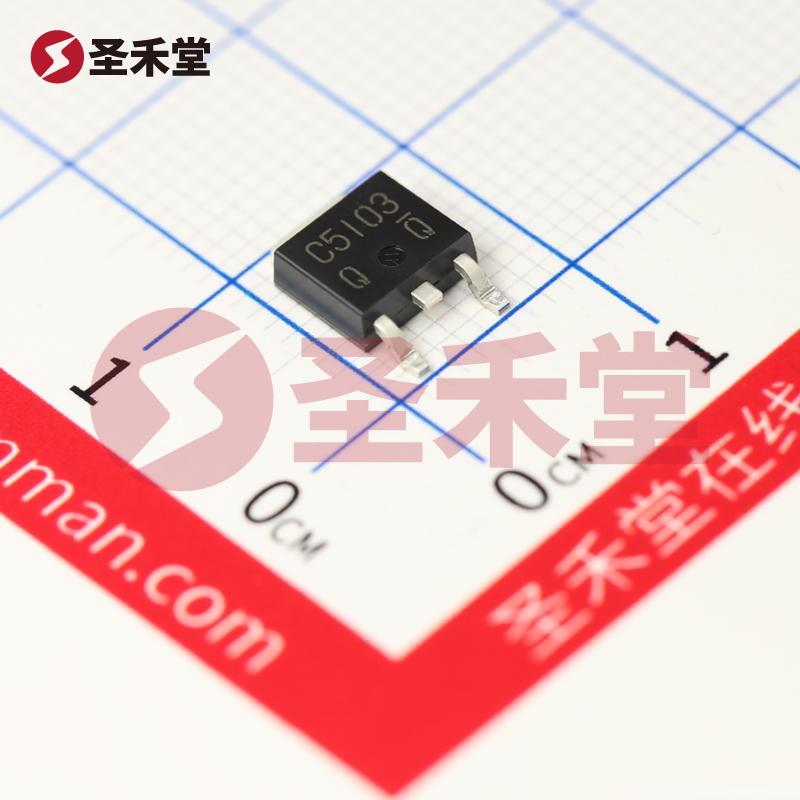

2SC5103TLQ

产品概述：2SC5103TLQ NPN 三极管

1. 基本信息

2SC5103TLQ 是一个高性能的 NPN 型晶体管，专为高功率和高效率应用而设计。它的基本电气特性包括额定功率1W，集电极电流（Ic）可达5A，集射极击穿电压（Vce）为60V。这种三极管的设计旨在满足现代电子设备对功率和效率的需求，尤其适用于开关电源、放大器、马达驱动和其他需要高电流和高电压的应用。

2. 关键规格

• 额定功率：1W，适合大多数中等功率的应用。
• 集电极电流（Ic）：可安全承受最高5A的电流，使得其在高负载条件下仍能可靠工作。
• 集射极击穿电压（Vce）：最大60V的击穿电压提供了对高压条件的良好适应性，适合于各种电源电路。
• 饱和压降：在200mA和4A的不同集电极电流下，最大Vce饱和压降为500mV，有效降低了在开关过程中产生的能量损耗。
• 截止电流：在集电极截止状态下，ICBO 最大值为10µA，确保在未工作状态下的低泄漏电流。
• 直流电流增益（hFE）：在1A和2V条件下，hFE的最小值为120，说明该晶体管在工作过程中具有良好的电流放大特性。
• 频率响应：跃迁频率为120MHz，适用于高频应用，特别是在开关电源和 RF 放大器中。

3. 工作条件

• 工作温度：其最大结温为150°C，提供了良好的热稳定性和耐高温性能，适用于苛刻的工作环境。
• 安装类型：表面贴装型（SMD），便于在现代电子设备中实现高密度组装。
• 封装：采用 TO-252-3 （DPAK）封装，具有较小的占板面积和良好的散热能力，适合高功率应用。

4. 应用领域

2SC5103TLQ NPN 三极管广泛用于以下几个主要应用：

• 开关电源：由于其高效率和大电流承载能力，非常适合于电源转换和调节。
• 马达驱动：能够为直流电动机或步进电机提供所需的高电流驱动，且在控制策略上具有灵活性。
• 放大器电路：在音频应用和信号处理领域，能够有效放大输入信号，提高系统的性能。
• 大功率应用：如电源管理和汽车电子，能够可靠地处理高功率输出。

5. 竞争优势

2SC5103TLQ 三极管的设计强调功率密度、热管理和效率，使其在与同类产品的比较中具有显著的优势。其高达150°C的工作温度保证了在恶劣环境下的可靠性，而120MHz的频率响应则促进了高频应用的实现。此型号的低饱和压降特性显著提高了整体系统的能效，降低了热量的产生，从而延长了系统的使用寿命。

结论

在选择适合的 NPN 三极管时，2SC5103TLQ 作为一款高性能、可靠性强，并具备优良电气特性的元器件，无疑是众多电子工程师的理想选择。其在电源电路、马达控制及信号放大等应用中的广泛适用性，使其成为市场上极具竞争力的产品。ROHM 作为该产品的制造商，其产品质量和技术支持更为用户提供了信心和保障。
