AS7812ADTR-G1

AS7812ADTR-G1 产品概述

一、概述

AS7812ADTR-G1 是由 DIODES（美台）公司出品的一款高性能线性稳压器(LDO)，其设计旨在为各种电子设备提供稳定的固定输出电压。该稳压器的最大输入电压为32V，输出电流可达1A，输出电压固定为12V，广泛应用于消费电子、工业设备及汽车电子等场合。

二、主要特性

• 输出类型: 固定输出，输出电压为12V，符合大多数应用对稳定电压的需求。
• 输入电压范围: 支持的最大输入电压为32V，确保设备在高电差的环境中也能正常工作，提供良好的稳压表现。
• 输出电流: 提供最高1A的输出电流，适用于多种负载，从小型传感器到较大的负载设备。
• 压降 (Dropout Voltage): 最大压降为2V @ 1A，确保在低输入电压时，输出仍能保持在12V的状态。
• 工作电流 (Iq): 最大工作电流为6mA，表明该稳压器在待机或轻负载情况下的低功耗特性，有助于提高能效。
• PSRR (电源抑制比): PSRR为60dB（在120Hz下），在减小输入电压波动的影响方面表现出色，可有效滤除电源噪声，为负载提供更干净的输出电压。
• 保护功能: 包含超温保护和短路保护机制，进一步提高了稳压器的可靠性和安全性，确保在极端条件下正常运行。

三、应用领域

AS7812ADTR-G1 由于其优越的性能和多样化的应用场景，适用于诸多领域，包括但不限于：

1. 消费电子产品: 如音响、电视及家庭娱乐设备中，常需要稳定的电源，以保证设备的正常使用。
2. 工业设备: 在工控设备、传感器模块以及各种自动化装置中，用于提供稳定的工作电压。
3. 汽车电子: 在现代汽车中，电源管理至关重要，该稳压器可用来为车载电子设备提供稳定的电压支持。
4. 通信设备: 通信基站和相关设备需要稳定的电力供应，用于信号处理和数据传输。

四、封装与安装

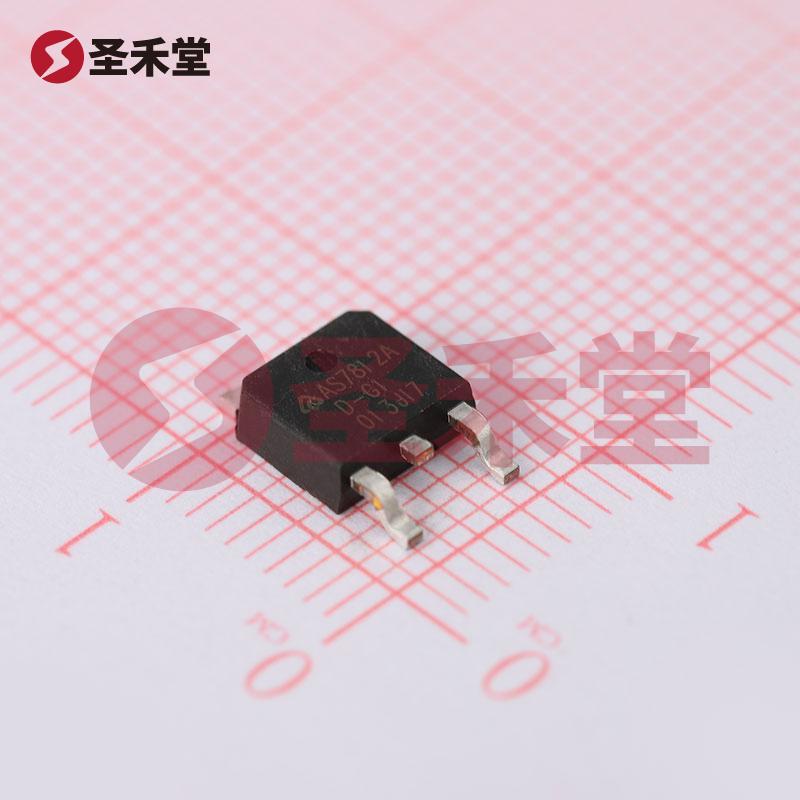

AS7812ADTR-G1 采用TO-252-3封装，其紧凑的设计和表面贴装型安装方式为产品的PCB布局提供了灵活性，使得其能容易与其他元器件共存于密集的电路板上。TO-252-3封装还提供了优秀的散热性能，使得稳压器在高负载条件下依然能够保持良好的工作状态。

五、工作温度范围

该稳压器的工作温度范围为-40°C至125°C，使其能够在各种严苛环境条件下正常工作，移除了大部分因温度变化而导致的性能不稳定问题，为电子系统的长期可靠性创造了条件。

六、总结

AS7812ADTR-G1 凭借其固定12V输出、高输入电压范围、低压降和强大的保护功能，成为一款适用于多种应用场景的优质线性稳压器。无论是在消费电子、工业设备，还是汽车电子等领域，AS7812ADTR-G1 都能够以其稳定的性能和优越的设计满足各种需求，为电子设备提供所需的稳定电源。
