74LVC541APW,118

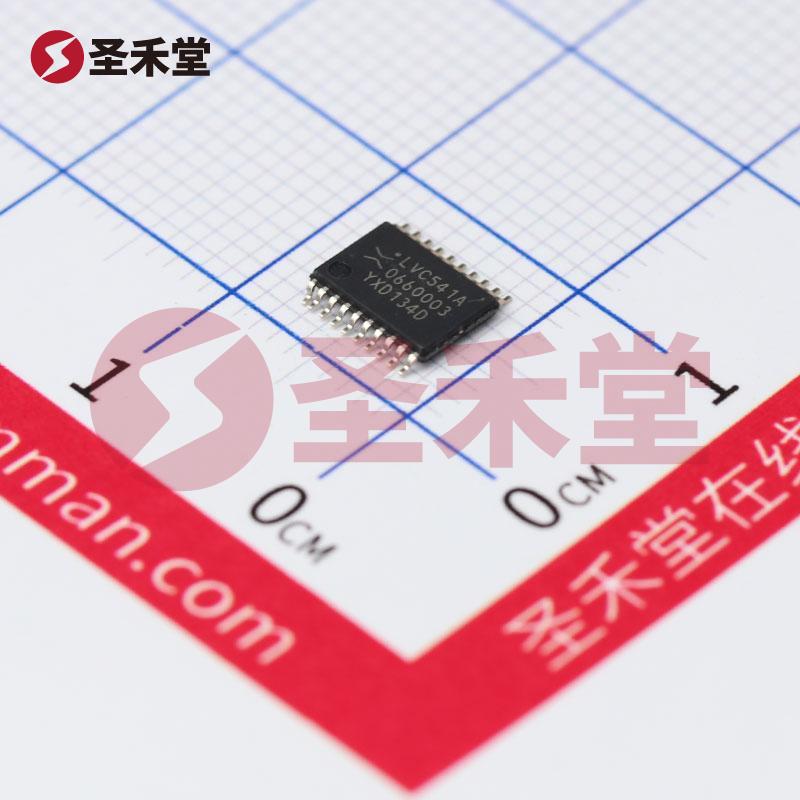

产品概述：74LVC541APW,118

74LVC541APW,118是一款高性能的非反向缓冲器，设计用于各种数字应用，特别适合于需要高灵敏度和宽电压操作范围的模块。该器件出自Nexperia（安世半导体），以其卓越的生产工艺和可靠的性能闻名。作为表面贴装型元件，74LVC541APW,118提供了一种方便的解决方案，特别适合于现代紧凑型电子设备的广泛设计和开发。

基本参数与特性

74LVC541APW,118器件具备8个位的输出通道，采用三态输出模式，使其能够在多种电路环境中灵活运用。其工作电压范围从1.2V到3.6V，可以完美适应多种供电需求，是当今多电压系统中不可或缺的选择。缓冲器的逻辑类型为非反向，这意味着输入信号的状态能以相同的逻辑状态输出，不会产生信号反向，从而简化电路设计并提高信号完整性。

该器件的典型输出电流为24mA，无论是在输出高还是输出低时，都能提供可靠的驱动能力，适合用作信号放大或缓冲。由于其高电流输出能力，74LVC541APW,118适用于驱动较大负载的应用，例如LED指示灯或小型电机驱动。

封装特点

74LVC541APW,118采用20-TSSOP封装，这是一种优化的表面贴装封装类型，能够在有限的空间内实现高密度设计。TSSOP封装不仅减小了布局空间，还能提高印刷电路板（PCB）的散热性能，确保器件在高工作温度下稳定运行。该器件的工作温度范围为-40°C至125°C，能够满足许多严苛环境下工作的需求，例如汽车和工业应用。

应用场景

作为一种多功能的逻辑元件，74LVC541APW,118适用于多种应用场景，其中包括但不限于：

1. 通信设备：用于信号隔离和增强。
2. 汽车电子：实现高可靠性的信号传输，例如在车载信息娱乐系统、传感器和控制模块中。
3. 工业控制：作为输入/输出接口，连接和控制各种工业设备。
4. 消费电子：在智能手机、平板电脑等便携设备中，提供信号管理和级联功能。
5. 计算机技术：在计算机外围设备中，起到信号缓冲和驱动的作用。

总结

74LVC541APW,118以其优秀的性能特点和广泛的应用范围，成为数字电路设计中的一个重要组成部分。无论是在信号传输、驱动外设，还是在复杂的通信系统中，该器件都表现出卓越的稳定性和可靠性。其适应高温和多种电压供电的能力，使其合适于各种环境，进一步巩固了其在电子行业中的地位。Nexperia（安世半导体）通过对高性能产品的持续创新，确保其客户在设计和制造过程中能够获得最佳性能和经济效益。对于需要高速度、高可靠性、和高集成度的电子产品，74LVC541APW,118无疑是一个卓越的选择。
