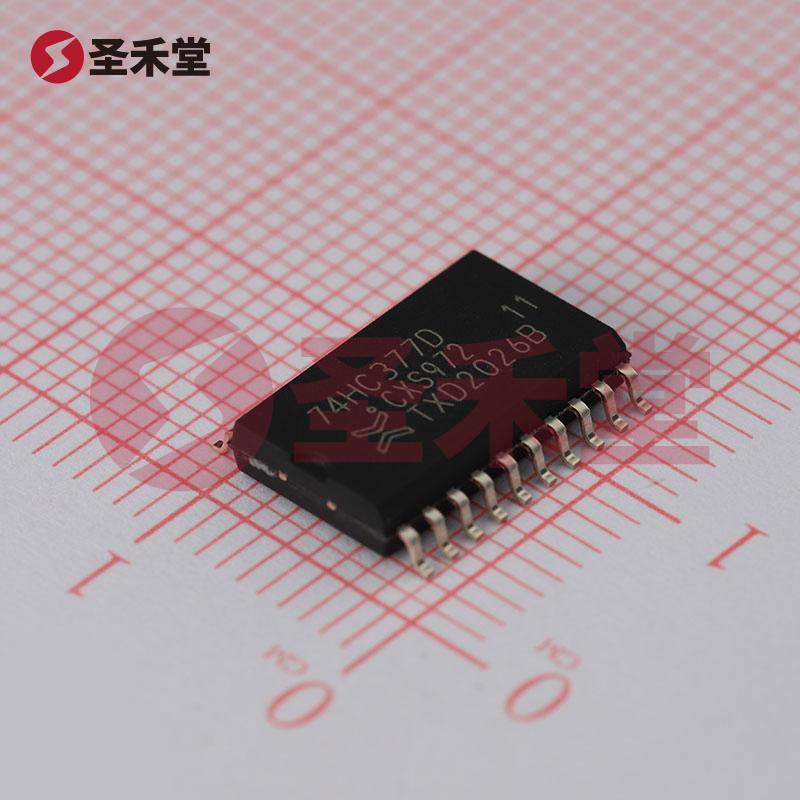

74HC377D,653

产品概述：74HC377D,653

一、基本信息

74HC377D,653 是一款高性能的 D 型触发器，属于74系列逻辑器件，广泛应用于数字电路中。此器件具有8位输入并行存储能力，极大提高了数据处理的效率。它被广泛用于寄存器、数据锁存器和计数器等多种应用中，能够满足市场对于高速和低功耗的需求。

二、技术参数

74HC377D,653 的基本参数如下：

• 功能：标准D型触发器
• 输出类型：非反相输出
• 元件数：1
• 每个元件位数：8位
• 时钟频率：支持高达83MHz的操作速度
• 最大传播延迟：在6V电源和50pF负载条件下，最大传播延迟为27ns
• 触发器类型：对正边沿有效
• 电流输出：高、低每个5.2mA
• 供电电压范围：2V至6V
• 静态电流（Iq）：最大值为8µA
• 输入电容：3.5pF
• 工作温度范围：-40°C至125°C
• 安装类型：表面贴装型（SMD）
• 封装类型：20-SOIC（0.295"，7.50mm宽）

三、应用领域

74HC377D,653 适用于各种数字电路的设计，主要应用包括：

• 数据存储：利用其8位输入功能，实现数据的并行存储。
• 寄存器应用：在微处理器中用作寄存器，帮助在不同操作之间存储数据。
• 状态机设计：作为状态存储器，帮助实现有限状态机的设计。
• 计数器：用于设计同步计数器，使数据计数过程更加高效。

四、优势特点

1. 高速操作：支持高达83MHz的时钟频率，使其在高速数据处理应用中表现优异。
2. 低功耗：静态电流仅为8µA，适合用于电池供电的设备，延长电池寿命。
3. 宽电压范围：支持2V至6V的供电，适应多种电源环境。
4. 温度适应性强：宽广的工作温度范围使其能够在严酷环境下可靠运行。
5. 良好的兼容性：作为74系列的一部分，与其他74系列逻辑器件兼容，可以轻松整合到现有的电路中。

五、设计注意事项

在设计使用74HC377D,653时，需要考虑以下事项：

• 时钟信号稳定性：确保时钟信号稳定，避免由于抖动导致的错误触发。
• 输入信号的定时：确保输入信号在触发边沿之前有足够的设定时间和保持时间。
• 负载能力：适当选择后级电路，避免超过输出电流限制，以防损坏器件。
• 散热管理：在高温或高电流应用中合理设计散热解决方案，以保障器件正常工作。

六、总结

74HC377D,653 是一款具有高性能和低功耗的8位D型触发器，适用于多种数字系统的设计中。其出色的电气性能、广泛的应用范围和良好的稳定性，使其成为电子设计工程师的理想选择。无论是在简单的存储应用，还是在复杂的数字系统中，74HC377D,653都能发挥出色的效果，为用户提供高可靠性和高效能的解决方案。
