型号:

AO6401A

品牌:AOS
封装:TSOP-6
批次:11+
包装:编带
重量:0.045g
其他:

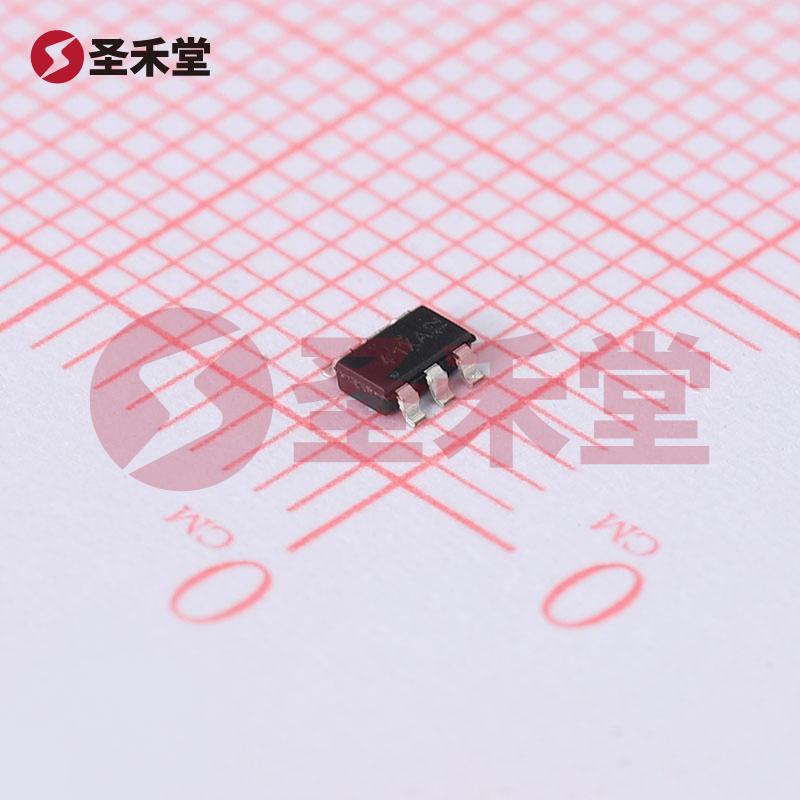

AO6401A 产品实物图片
AO6401A 一小时发货
描述:场效应管(MOSFET) 2W 30V 5A 1个P沟道 TSOP-6-1.5mm
库存数量
库存:
4
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
1.41
100+
1.13
750+
1.01
1500+
0.954
3000+
0.904
产品参数
属性参数值
类型1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)5A
导通电阻(RDS(on)@Vgs,Id)47mΩ@10V,5A
功率(Pd)2W
阈值电压(Vgs(th)@Id)1.3V@250uA

AO6401A 产品概述

一、产品简介

AO6401A 是由 AOS 品牌推出的一款 P沟道场效应管(MOSFET),其设计旨在实现高效能的电源管理与开关控制。该器件具有较低的导通电阻和较高的电流承载能力,使其广泛应用于各种电源转换和负载开关应用场合。AO6401A尤其适合高效能的负载驱动,如电池管理系统、DC-DC 转换器、以及其他需要高效功率管理的电子设备。

二、基础参数

  1. 漏源电压(Vdss): 30V

    • 表示该器件在工作状态下可以承受的最大漏源电压,这一参数使得AO6401A可以在中等电压应用中保持良好的稳定性。
  2. 连续漏极电流(Id): 5A(25°C 时)

    • 此参数表明器件在25°C的环境温度下,可以持续承载的最大电流,适合用于需要高电流输出的场景。
  3. 栅源极阈值电压: 1.3V @ 250uA

    • 栅源极阈值电压是控制MOSFET开启和关闭的关键参数。较低的阈值电压使得AO6401A能够在较低的信号电压下有效工作,可以与多种逻辑电平兼容。
  4. 漏源导通电阻: 47mΩ @ 5A, 10V

    • 漏源导通电阻是影响MOSFET效率的重要因素。AO6401A在5A电流和10V驱动电压下的导通电阻仅为47毫欧,这表明其在导通状态下具有很小的能量损失,能有效降低发热和提高总体系统效率。
  5. 最大功率耗散(Ta=25°C): 2W

    • 该参数指明在25°C的环境下器件可以安全耗散的最大功率。这使得AO6401A在多种应用中具有良好的热管理性能。
  6. 封装类型: TSOP-6

    • TSOP-6封装意味着该器件体积小,适合于空间受限的应用,使其能够嵌入到紧凑型电路板设计中。该封装的特点还有助于提高电气性能,减小寄生电感和电阻。

三、应用场景

AO6401A 可广泛应用于以下场景:

  1. 电源管理系统: 由于其较低的导通电阻和高电流承载能力,AO6401A适合于各种电源管理电路,如DC-DC转换器、甲醇电池供电系统等。

  2. 负载开关: 该MOSFET能够高效控制负载的开启与关闭,适用于不同类型的电动机驱动、LED驱动等。

  3. 智能家居设备: 低阈值电压的特性使得AO6401A能够与微控制器及逻辑电平信号相兼容,适合在智能家居系统中的开关控制应用。

  4. 便携式设备: 由于AO6401A具有体积小且功率损耗低的特点,非常适合用于便携式设备和计算机外设中,以延长电池寿命。

四、总结

AO6401A作为一款高性能的P沟道MOSFET,凭借其卓越的电气性能和小型化设计,在现代电子设备中扮演着至关重要的角色。无论是在电源管理、负载开关还是在智能家居设备中,AO6401A都能够提供稳定且高效的解决方案。此产品的推出为设计工程师提供了更多的灵活性和设计便利,进一步提升了电子系统的整体性能。
