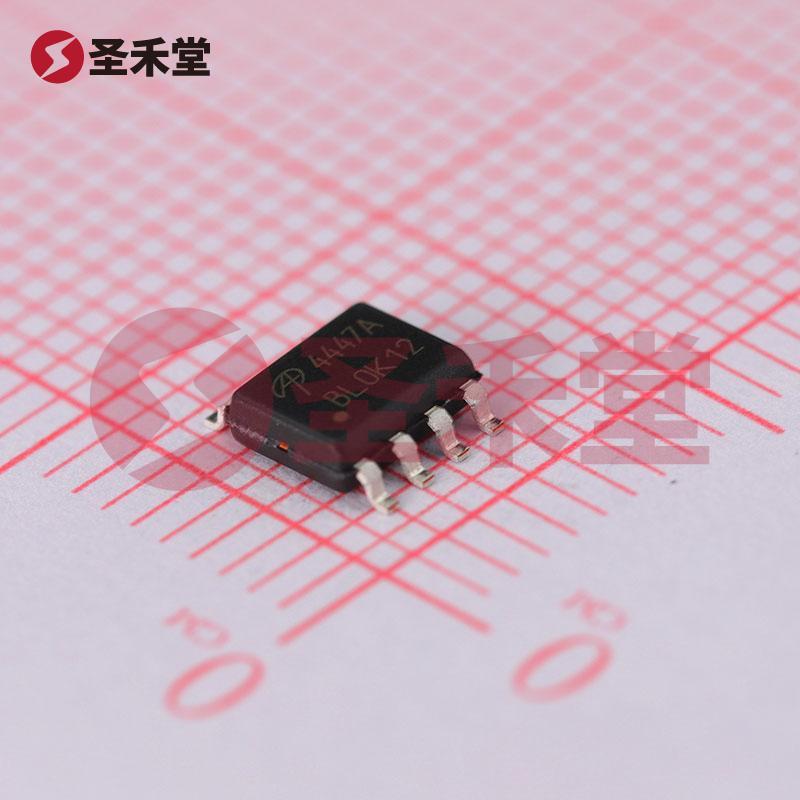

AO4447A是一款高性能的P沟道场效应管(MOSFET),由AOS(Alpha & Omega Semiconductor)公司制造。该器件在消费者电子、工业控制、以及电源管理等多个应用领域具有广泛的应用潜力。AO4447A的设计旨在实现高效能和低能耗,适用于对功耗敏感的场合。
AO4447A的主要特性使其在各类应用中表现优异:
高漏源电压: 其对应的Vdss值为30V,能够处理相对较高的电压负载。这意味着可以在对电压要求较为严格的电路中使用,而不会轻易发生击穿现象。
高电流承载能力: 可支持17A的连续漏极电流,AO4447A可用于需要较大电流的场合,如电源管理、马达驱动等。这一点,尤其适合高功率应用。
低导通电阻: 7mΩ的导通电阻在17A的工作状态下,意味着该器件在传导过程中功耗极低,可以极大提升整体电源效率,减少热量产生,从而延长器件使用寿命。
低栅源阈值电压: 1.6V的阈值电压使其在低压环境下也能够稳定工作,提升了设计的灵活性,适合于便携式电子产品及其他低功率电路。
小型化封装: SOIC-8封装不仅节省空间,同时也方便与PCB的连接,适合于现代电子设备对尺寸的苛刻要求。
AO4447A广泛应用于以下场景:
电源管理和转换器: 在开关电源、升降压转换器等应用中,该器件的高效率和高承载能力使其成为理想选择。
马达驱动电路: 适用于无刷直流电动机(BLDC)驱动、电机控制等,能有效提升系统的响应速度和功效。
电池管理系统: 在蓄电池充放电管理中,对于需要频繁开关的电路,AO4447A能够提供高效的功率传输。
消费电子: 比如手机、平板电脑、笔记本等小型化设备中,该元器件能够有效帮助实现低功耗设计。
AO4447A的设计充分考虑了现代电子系统对效率、功耗及空间的需求,其低导通电阻和高电流能力保证了在高强度工作下的稳定性。同时,SOIC-8的封装方式更是优化了电路的布局,提升了集成度与可靠性。
通过这些特性,AO4447A作为一款优质的P沟道场效应管,能够为工程师们在设计新一代电子设备时提供强有力的支持与解决方案。总的来说,AO4447A是提升系统性能与效率的不二选择,必将在未来的电子应用中展现出更大的潜力与价值。
