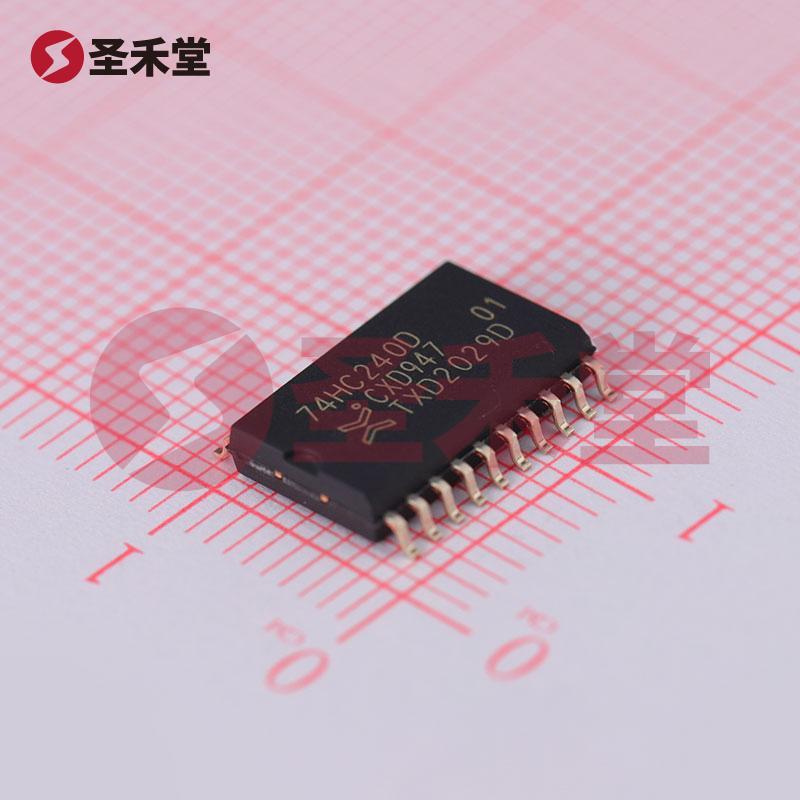

74HC240D,653

产品概述：74HC240D,653

一、产品简介

74HC240D,653是一款由Nexperia（安世半导体）生产的高性能逻辑缓冲器，属于74HC系列逻辑电路器件。该器件包含2个4位的缓冲器，具备反向输出功能，支持三态输出类型，广泛应用于各种数字电路中。这种器件以其优异的电气特性和广泛的应用场景成为工程师设计和开发时的重要选择。

二、主要特性

• 逻辑系列：74HC
• 电流输出：高、低输出电流均为7.8mA，这一特性保证了在不同负载条件下稳定的信号传输。
• 输出类型：三态输出，意味着该器件在处于高阻态时能够避免对输出线的干扰，适用于多路信号传输。
• 逻辑类型：反向缓冲器，能够对输入信号进行反转，当输入为逻辑高时输出为逻辑低，反之亦然。
• 供电电压范围：2V至6V，适用于标准的数字电路供电要求，使其在不同的电源环境下都能稳定运行。
• 工作温度范围：-40°C至+125°C，适合于高温环境和汽车电子应用中，同时也使得该器件可以满足工业级别的严格要求。
• 封装类型：20-SOIC（Small Outline Integrated Circuit），这种表面贴装型封装不仅节省了空间，同时也便于自动化生产线进行焊接和安装。

三、应用场景

74HC240D,653广泛应用于以下领域：

1. 数字信号处理：在数字电路中，由于其高电流输出能力，该器件能够有效驱动后级电路。
2. 数据传输：三态输出特性使得该器件适合用于多路复用和数据总线中的信号传输。
3. 汽车电子：由于能在宽广的工作温度范围内可靠运行，可以用于汽车电子控制单元（ECU）。
4. 工业自动化：适合用于各种工业控制、监测及智能硬件系统中，因为其也具备较高的抗扰能力。

四、电气特性

1. 速度：74HC系列IC通常具备快速开关特性，使得其在频率较高的信号传输中表现优异。
2. 功耗：低静态功耗还提供了更好的能效，使得在电池驱动的应用中极具吸引力。
3. 兼容性：与TTL逻辑电路兼容，确保无缝整合于现有的设计中。

五、设计考虑

在设计电路时，使用74HC240D,653时，需要注意以下几点：

• 确保提供的供电电压保持在推荐的范围内，以防损坏或影响性能。
• 注意线路的布局与接地，尤其在高频率应用中，以降低噪声影响。
• 在多个设备连接至同一总线时，合理控制使能信号的状态，以防止信号冲突。

六、总结

74HC240D,653是一款功能强大、特性丰富的逻辑电路器件，凭借其反向缓冲、三态输出以及宽广的工作温度范围，成为工业、汽车、数字逻辑等众多领域的热门选择。Nexperia（安世半导体）的专业制造及严格的质量控制确保了该产品的可靠性与耐用性，为电子工程师提供了优良的设计基础。无论是在高端的工业设备，还是在消费者电子产品中，74HC240D,653都证明了其卓越的性能和广泛的适用性。
