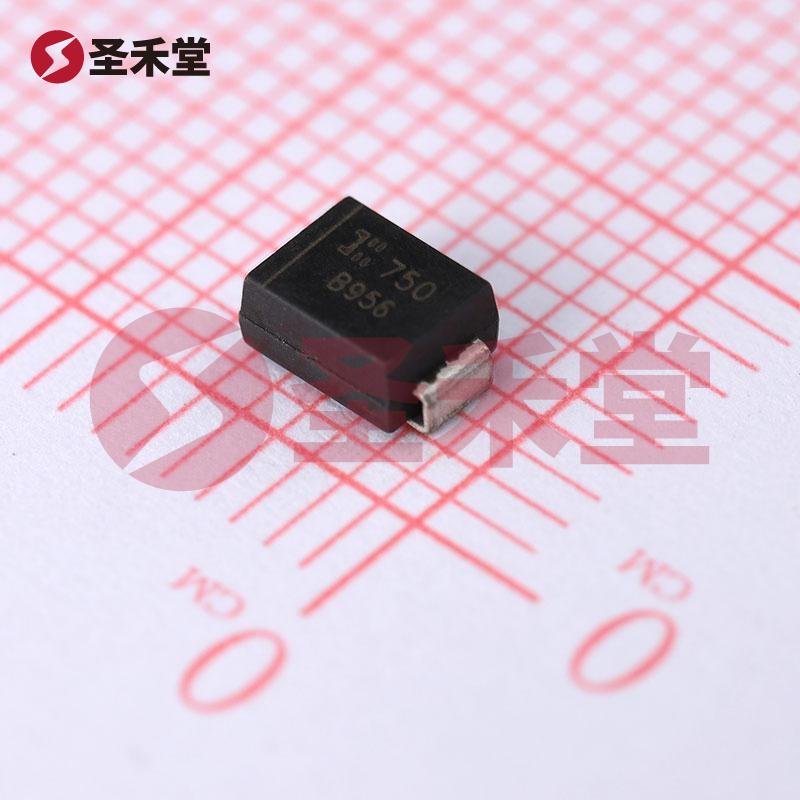

1SMB5956B-13

产品概述：SMB5956B-13 稳压二极管

1. 产品背景

在现代电子设计中，稳压二极管（齐纳二极管）是实现电压稳定的重要元件，广泛应用于电源管理、过压保护和信号调节等领域。SMB5956B-13 是由著名品牌 DIODES（美台）生产的一款高性能齐纳二极管，其标称齐纳电压为200V，适用于高电压应用场景。

2. 主要特点

2.1 参数规格

• 标称齐纳电压 (Vz)： 200V
• 电压容差： ±5%
• 最大功率 (Pz)： 3W
• 最大阻抗 (Zzt)： 1.2 kΩ
• 反向泄漏电流 (Ir)： 1µA @ 152V
• 正向电压 (Vf)： 1.5V @ 200mA
• 工作温度范围： -65°C ~ 150°C
• 安装类型： 表面贴装型
• 封装类型： DO-214AA，SMB

2.2 性能优势

• 高电压稳定性： 由于其220V的标称电压和较低的漏电流，SMB5956B-13 能够有效地保持电路的稳定性，减少电压波动对设备的影响。
• 宽工作温度范围： 在-65°C 到 150°C的温度范围内，该元件能始终保持稳定的性能，适合于严酷的工作环境。
• 低反向泄漏电流： 设计的反向泄漏电流为1µA @ 152V，有助于提高整机电路的效率，特别是在高电压应用中，减少能量损失。

3. 应用领域

SMB5956B-13 由于其优越的性能特点，适用于多种工业应用，包括但不限于：

• 电源保护电路： 可用于保护电源中的敏感组件不受过高电压的影响。
• 电压调节： 在电源电路中提供稳定的输出电压，确保终端设备的正常运行。
• 信号调节： 在数据采集和信号处理电路中，保证传输信号的稳定性。

4. 典型电路

SMB5956B-13 可以方便地集成到各种电路中。一个典型的用例是为输入电源提供过压保护。在此电路中，该齐纳二极管与其他组件（如电阻和电容器）相结合，使它能够在输入电压超过200V时迅速导通，从而保护下游电路。此外，由于其表面贴装设计，SMB封装允许在高密度电路板上有效布局，使其成为现代电子设计的理想选择。

5. 安装与使用

由于SMB5956B-13 是表面贴装型元件，安装过程相对简便。其DO-214AA封装尺寸方便焊接到多种电路板上，兼容面贴技术（SMT）要求。设备工程师在设计电路板时，只需遵循适当的焊接工艺，即可确保齐纳二极管的可靠连接。

6. 结论

SMB5956B-13 是一款性能稳定、适应范围广的齐纳二极管，其200V的额定值满足了各类高电压应用的需求。低漏电流、高功率和宽工作温度范围的综合特性使其在工业、通信及电源管理领域中具有不可替代的价值。随着电子设备对电源质量的要求日益提高，SMB5956B-13 的应用前景愈发广阔。对于需要可靠的电压调节和保护的用户来说，SMB5956B-13 将是一个值得信赖的选择。
