型号:

AZ1117CH-1.2TRG1

品牌:DIODES(美台)
封装:SOT223
批次:5年内
包装:编带
重量:0.146g
其他:

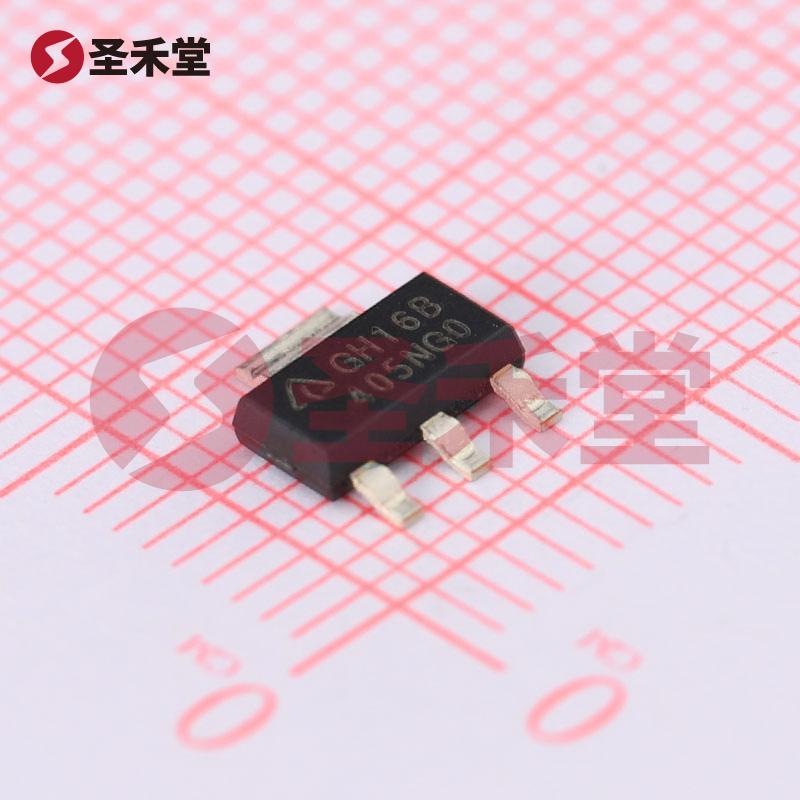

AZ1117CH-1.2TRG1 产品实物图片
AZ1117CH-1.2TRG1 一小时发货
描述:线性稳压器(LDO) 固定 15V 1A 1.2V SOT-223-3
库存数量
库存:
2866
(起订量: 1, 增量: 1
最小包:4000
商品单价
梯度内地(含税)
1+
0.328
4000+
0.29
产品参数
属性参数值
输出类型固定
最大输入电压15V
输出电压1.2V
输出电流1A
电源纹波抑制比(PSRR)70dB@(120Hz)
压差1.3V@(800mA)
待机电流6mA
特性防静电保护;低ESR;热保护(TSD);过流保护(OCP)
工作温度-20℃~+125℃@(Tj)
输出极性正极
输出通道数1

产品概述:AZ1117CH-1.2TRG1

1. 概述

AZ1117CH-1.2TRG1 是一种高性能的线性稳压器(LDO),设计用于提供稳定的电压输出,适用于多种低功耗电子设备。该器件由美台(DIODES)公司制造,特别针对对电流和电压稳定性有严格要求的应用场合,如移动设备、通信设备、消费电子和嵌入式系统。

2. 基本参数

  • 安装类型:表面贴装型(SMD),便于集成到各种电路板设计中,减少配件空间。
  • 输出配置:正输出,适用于绝大多数正电压需求场景。
  • 电流 - 输出:最大输出电流为1A,能够满足大部分低功耗设备的需求。
  • 电压 - 输入(最大值):输入电压最大为15V,确保在多种工作环境下使用。
  • 电流 - 静态 (Iq):在静态条件下,额定静态电流为6mA,表明设备在无负载情况下的能耗较低,有助于提高整体能效。
  • 功率抑制比 (PSRR):PSRR为70dB(在120Hz下),表明该器件能有效抑制输入电压波动对输出的影响,确保输出电压的稳定性。
  • 保护功能:内置热关断功能,可以防止设备在过热条件下损坏,增强器件的安全性与可靠性。
  • 输出类型:固定输出,输出电压固定为1.2V,简化了设计过程,不需要额外的反馈电路。
  • 稳压器数:单稳压器设计,降低了设计复杂性和成本。
  • 工作温度:工作温度范围为-20°C至125°C,适用于各种环境条件。
  • 电压降(最大值):在800mA的负载下,最大电压降为1.3V,显示了优秀的落差特性。

3. 封装与体积

AZ1117CH-1.2TRG1采用SOT-223封装,具有紧凑的体积,方便布线和空间利用,是希望减小设计尺寸的应用的理想选择。这种小型封装不仅可以减少电路板上的占用面积,还能提高整体集成度。

4. 应用领域

由于AZ1117CH-1.2TRG1的稳定性和高效性,它非常适合应用于:

  • 移动设备:如手机、平板电脑等,为重要模块提供稳定电源。
  • 通信设备:如基站设备、路由器等,保证数据传输时的电源稳定。
  • 消费电子:如数码相机、音响系统等,确保输出功率显著降低电磁干扰(EMI)。
  • 嵌入式系统:在各种工业控制和家用电器中,用于精确电压调节。

5. 总结

AZ1117CH-1.2TRG1是一款高效、稳健的线性稳压器,设计紧凑、集成功能全面,能够满足多种应用场合下对电源的严格要求。它不仅具备出色的静态电流性能和PSRR,还拥有热关断保护功能,增加了应用的安全性。对电源稳定性和体积有要求的设计师,可考虑采用AZ1117CH-1.2TRG1,确保最终产品的性能与可靠性。这款LDO是支持现代电子设计的一个重要组成部分,提供了无与伦比的性能与效率,是电子设计工程师的优选产品。
