AOK40B120M1

AOK40B120M1 产品概述

概述

AOK40B120M1是一款高性能绝缘栅双极晶体管（IGBT），具有1200V的电压耐受能力和80A的最大集电极电流。这种型号以其优异的开关性能、低导通电阻和广泛的工作温度范围而受到电子工程师的青睐。其主要应用领域包括动力电子、电机驱动、可再生能源（如太阳能逆变器）和工业自动化系统。

基础参数

• 安装类型: 通孔（THT），适合于通孔安装PCB设计。
• 电压 - 集射极击穿（Vces）最大值: 1200V，确保器件在高电压环境中稳定运行，为高电压应用提供了保障。
• 电流 - 集电极（Ic）最大值: 80A，可处理较高的电流负载，适用于电力强度较大的应用场合。
• 电流 - 集电极脉冲 (Icm): 120A，支持瞬态电流，在瞬间负载变化情况下仍能可靠工作。
• 功率 - 最大值: 600W，适合中等功率应用，能够满足大多数电力电子设备的需求。

开关性能

• Vce(on)（最大值）: 在15V的栅极电压和40A的集电极电流条件下，为2.45V，反映出其优秀的导通特性，有助于降低功耗并提高系统效率。
• 开关能量: 开关能量分别为3.87mJ（开）和1.25mJ（关），表明此器件在切换过程中能量损耗较低，适合高频率的开关应用。
• 开关延迟时间 (Td): 在25°C时的开通时间和关断时间分别为90ns和226ns，这表明器件在快速开关应用中的适应性和敏捷性。
• 反向恢复时间 (trr): 340ns，适合于需要快速切换的电机驱动电路。

可靠性与耐用性

• 工作温度范围: -55°C至175°C，保证了其在极端环境条件下的稳定性和可靠性，适合于冰冷或高温的工业应用场景。
• 栅极电荷: 140nC，适用于低栅极驱动电压和功率损耗要求的电路，可降低驱动电路的复杂性和成本。

应用领域

AOK40B120M1因其出色的电气性能和可靠性，广泛应用于多种电子系统中，包括：

• 电机控制系统: 适用于变频器和伺服电机驱动。
• 可再生能源: 在太阳能和风能逆变器中的应用愈加普遍。
• 电源管理: 包括LED驱动及其他高效能电源设计。
• 工业驱动: 用于自动化设备的驱动控制。

封装与选型

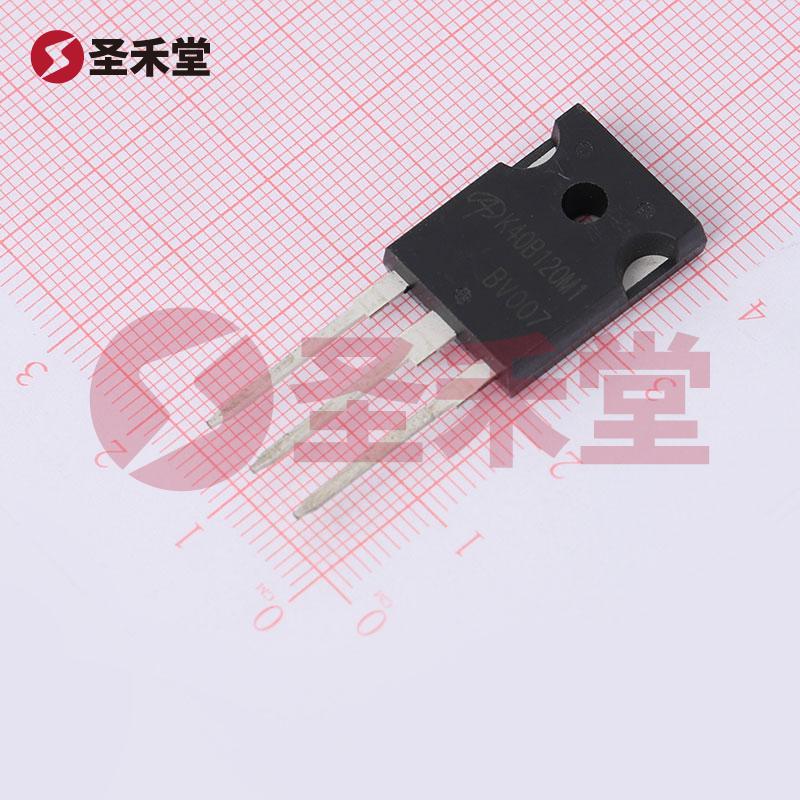

• 封装类型: TO-247，标准封装形式有助于提高散热性能，在密集的电路板设计中显示出良好的兼容性。

结论

AOK40B120M1是一款设计精良、性能卓越的IGBT，适合各种功率和电压需求的电子应用。其可靠性、高效能和多样化的应用能力，使其在行业内逐渐成为设计师和工程师的首选。通过合理的设计与使用，您可以充分发挥AOK40B120M1的优势，为您的项目提供更高的效率和更低的功耗。
