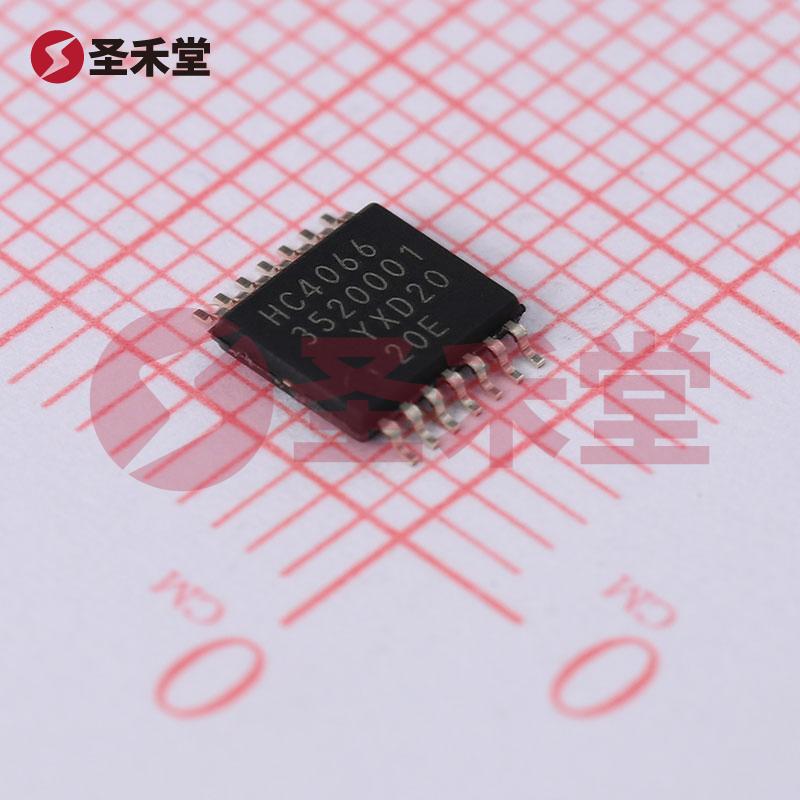

74HC4066PW,118 产品概述
74HC4066PW,118是一款高性能的74系列逻辑芯片，属于模拟开关类别，广泛应用于各种电子设备中以实现信号的选择与路由。此器件由Nexperia（安世半导体）公司设计与生产，采用14-TSSOP封装，适合高密度的表面贴装(SMD)应用。
主要特性
开关模式与电路结构： 74HC4066PW,118具备四个独立的模拟开关，每个开关均为单极单掷（SPST）常开型，能够高效控制信号的导通与切断。这一特点使得用户能够在单一芯片内实现多路复用，简化电路设计与板级布局。
电源与操作特性： 此芯片可在2V至10V的电压范围内工作，适合多种电源域的应用。在操作时，它的最大导通电阻为95Ω，而通道间的匹配误差ΔRon仅为3Ω，这保证了其在多条信号路径间具有一致的电阻特性，减小了信号衰减和失真现象。
速度与带宽： 74HC4066的开关时间（Ton和Toff）分别为最大30纳秒和20纳秒，能够支持高速信号传输。此外，其-3dB带宽可达到200MHz，意味着该器件能处理高速信号，满足现代通信与数据传输的需求。
高效的信号隔离： 此器件的串扰性能优越，在1MHz频率下的串扰能达到-60dB。这一性能确保多通道的同时工作时，信号之间不会相互干扰，保持高信号完整性，特别适合音频和视频应用。
小型化设计： 采用14-TSSOP封装，使得该芯片在尺寸上具有很高的集成度，适合各种空间有限的应用环境。其小巧的体积方便开发者在紧凑设计需求更高的电路板上进行布局，提升产品的小型化设计潜力。
工作温度范围： 此芯片的工作温度范围从-40°C到125°C，适合各种工业和商业应用，使其在严苛环境下保持稳定。同时，这一宽温度范围的特性也使得74HC4066PW,118适用于汽车电子和航空航天等需要高可靠性的领域。
低静态功耗： 74HC4066的漏电流（IS(off)）最大为1µA，这一低静态功耗特性确保了在待机模式下对能量的有效管理，适合于低功耗电子设备及便携式应用。
应用领域
74HC4066PW,118广泛应用于各种电子设备，包括但不限于：
- 音频处理：用于音频信号的选择与切换，提升音质与信号传输效率。
- 视频传输：在视频开关和切换中使用，以支持高清信号的路由。
- 通信设备：在这些设备中进行信号的选择，以实现多路信号的管理。
- 嵌入式系统：适用于各类嵌入式系统中，需要对多个输入信号进行处理与切换的场合。
总结
74HC4066PW,118是一款功能强大、性能优越且应用广泛的模拟开关芯片。其高效的信号处理能力、低功耗特性以及出色的工作温度范围，使其成为现代电子设计中不可或缺的重要元件。无论在音频、视频还是通信技术领域，该芯片的优势均能满足用户的多种需求，推动电子设备的高性能与智能化发展。
