0437003.WR

产品概述：Littelfuse 0437003.WR 贴片式保险丝

一、产品概述

Littelfuse（美国力特）生产的0437003.WR是一款高性能的快速熔断贴片式保险丝，广泛应用于电子设备和电路保护，尤其是在功率管理、电源供应及通信设备中。该保险丝经过精心设计，旨在为用户提供卓越的过流保护，确保电路在异常情况下的安全运行。

二、关键技术参数

• 熔断 I²t：0.506，这一参数表示保险丝在过流条件下的能量承载能力，适用于对电路的高效保护。
• 标称电压降：140mV，表明在额定电流下，保险丝两端额定的电压降落，能够有效控制热量产生。
• 分断能力：50A，指在短路现象发生时，保险丝能够安全隔离电流的能力，以保护下游设备。
• 工作温度范围：-55°C 至 150°C，确保保险丝在极端环境条件下的可靠性与稳定性。
• 额定电压：
  • DC: 35V
  • AC: 32V，适用于低压直流和交流电路。
• 额定电流：3A，能够在此电流范围内提供最佳保护效果。
• 标称冷电阻：33mΩ，帮助提高能效并控制发热。
• 响应时间：快速熔断，能够在瞬态过流条件下迅速切断电路，避免设备损坏。

三、安装类型与封装

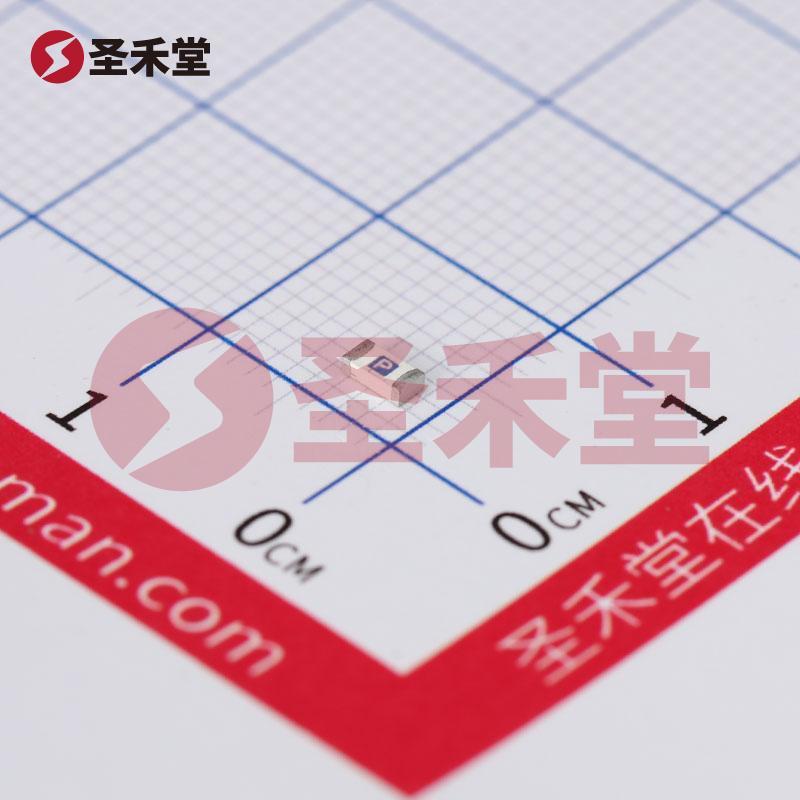

Littelfuse 0437003.WR采用表面贴装型（SMD）设计，符合1206（3216公制）封装标准，使其在生产中易于自动化插装，适合各种密集型电路板。其尺寸为0.126"（长）x 0.064"（宽）x 0.032"（高），即3.20mm x 1.63mm x 0.82mm，方便在空间有限的电路板上集成。此外，该保险丝类型为板安装，不包括管筒式设计，简化了安装工程。

四、认证与安全

0437003.WR保险丝通过多个国际认证，包括CSA和UR，确保其符合高标准的安全与性能要求，增强了产品的可靠性，因此适合在高要求的工业和商业应用中使用。

五、应用领域

作为一款快速熔断保险丝，0437003.WR广泛应用于多种电子设备的电流保护领域，主要包括：

• 消费电子产品：智能手机、平板电脑、笔记本电脑等，保护电源电路及RF模块。
• 工业控制系统：对PLC、传感器及执行器等关键设备提供过流保护。
• 电源管理：电源适配器、开关电源等，使其在短路或过载情况下迅速保护电路。
• 通信设备：包括基站和服务器等，确保在高稳定性和高可靠性的需求下运行。

六、总结

Littelfuse 0437003.WR贴片式保险丝凭借其优良的性能参数、紧凑的封装设计和认证的安全标准，成为电子产品中极为重要的过流保护组件。无论是在高温、低温、还是极端操作条件下，其能够稳妥地保障电路安全，为设备的长期稳定运行提供有力支持。由于其广泛的适用范围，它是现代电子设计中不可或缺的保护元件之一。
